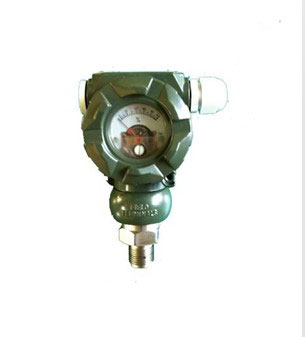

BP800系列壓力變送器具有工作可靠,性能穩定,BP800系列壓力變送器安裝使用方便,體積小,BP800系列壓力變送器重量輕,性能價格比高等特點.BP800系列壓力變送器能在各種正負壓力測量中得到廣泛應用

BP800系列壓力變送器采用擴散硅或陶瓷壓阻傳感器作為壓力檢測元件,BP800系列壓力變送器傳感器的信號經高性能電子放大器轉換成4-20mA或0-10mA統一輸出信號.
☆主要性能指標

◆BP800系列壓力變送器
精度等J:0.25J基本誤差±0.25%
0.5J基本誤差±0.5%
◆BP800系列壓力變送器
非線性誤差: 0.25J≤±0.25%FS
0.5J≤±0.5%FS
◆BP800系列壓力變送器
輸出特性:兩線制4-20mA輸出,標準供電DC24V,負載電阻大于600Ω時,每增加50Ω需增加1V供電,但高供電J限為DC36V.當需要超過DC24V供電時,輸出回路應避免長期工作在零負載電阻狀態,必要時可在輸出回路中串入電阻以降低輸出功率管的功耗.零負載電阻時底供電電壓DC12V

☆主要技術參數

測量范圍：表 壓（G） 0-6KPa～3500KPa
密封壓（S） 0-1MPa～35MPa
J 壓（A）0-35KPa～3500KPa

精 確 度：0.2% ；0.5%

適用介質：液體、氣體、蒸汽

過壓J限：用戶量程壓力值的3倍

補償溫度：-20～80℃

工作溫度：-40～85℃

保存溫度：-40～125℃

溫度系數：在溫度補償范圍內零點和量程均為 0.15％/10℃

穩 定 性：±0.2％FS/年

啟動時間：2秒，不需預熱

電源電壓：12～36V DC，
帶LED顯示表時為15～36V DC，
通常：24V DC

輸出信號：4～20mA DC

大負載：50×(電源電壓-12)Ω
位置影響：任何方向偏離90°，零點變化≤0.1％

振動影響：對于l0g峰值，20～2000Hz條件下無影響

濕度影響：0～95％相對濕度無影響

外殼：模壓鑄鋁（外涂蘭色環氧樹脂）

防護等J：IP65

現場指示：31/2 LED數字顯示表

電氣接口：M20×1.5

過程連接：M20×1.5或1/2NPT

接濕件：<過程連接>不銹鋼1Cr18Ni9Ti

<隔離膜片> 316不銹鋼

<密封件>氟橡膠O型環

填充液：硅油

尺寸：80×106×130

重量：1kg



☆選型表

BP800
系列號（壓力變送器）


代號
測量方式

A
J壓（適用測量范圍：代碼2～7）

G
表壓（適用測量范圍：代碼1～7）

S
密封壓（背壓腔為標準一個大氣壓，適用測量范圍：代碼6～9、0）


代號
測量范圍

1
0-6KPa～35KPa

2
0-35KPa～100KPa

3
0-50KPa～210KPa

4
0-100KPa～350KPa

5
0-200KPa～700KPa

6
0-500KPa～2100KPa

7
0-1MPa～3.5MPa

8
0-3MPa～7MPa

9
0-7MPa～2lMPa

0
0-15MPa～35MPa


代號
精度等J

A
0.2％

B
0.5％


代號
接口方式

1
M20×1.5陽螺紋

2
1/2NPT陽螺紋

3
用戶可選

代號
防爆方式

N
普通不防爆

I
本安防爆

D
隔離防爆

代號
選項

L
31/2 LED數字顯示器


BP800 G 6 A 1 N L <——選型舉例
