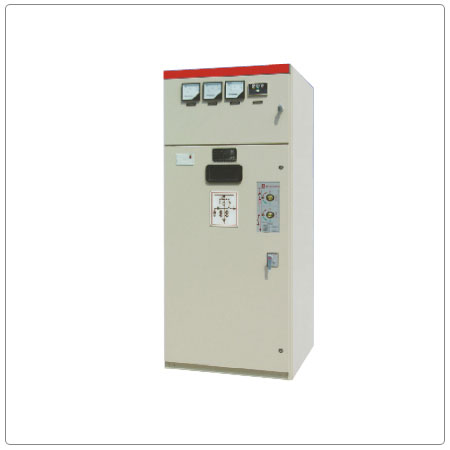

一、HXGN-12型環網真空負荷開關柜產品概述

HXGN-12型環網真空負荷開關柜是一種工業生產以及日常生活中配電中常用的產品，其又稱為環網柜，主要適用于工礦企業、住宅小區、高層建筑和學校公園等配電系統，作為戶內交流三相3.6~12KV、50HZ的環網供電單元和終端配電設備。HXGN-12型環網真空負荷開關柜可開斷或關合額定負荷電流及變壓器空載電流，并能開斷或關合一定距離的架空線路、電纜線路或電容器組的電容電流。負荷開關-熔斷器組合電器柜可一次性開斷額定短路電流。本環網柜可在電力系統中作為配電設備的保護、電能的分配和控制之用。

二、HXGN-12型環網真空負荷開關柜產品型號

三、HXGN-12型環網真空負荷開關柜技術數據

序 號M 稱單 位數 據1額定電壓/高工作電壓kV10/122額定電流A6303主母線電流進線柜A630出線柜1254額定短時耐受電流kA255額定短路持續時間S46額定峰值耐受電流kA637額定短路關合電流kA638額定短路開斷電流kA259額定閉環開斷電流A63010額定電纜充電電流kA2511接地開關額定短時耐受電流kA2512接地開關額定短路持續時間S4（2）13接地開關額定峰值耐受電流kA6314接地開關額定短路關合電流kA63151min額定工頻耐受電壓相間、相對地、真空負荷開關斷口kV42隔離開關斷口4816額定雷電沖擊耐受電壓相間、相對地、真空負荷開關斷口kV75隔離開關斷口8217機械壽命真空負荷開關次10000接地開關（刀）、隔離開關（刀）200018額定轉移電流A3150
